Настройка WSJTX с TS590S

До сих пор в интернете встречаются вопросы как настроить тот или иной трансивер для
работы в цифровых видах модуляции.
Для тех, кто уже освоил сопряжения компьютера
и своего трансивера, может не останавливаться на этом материале.

Поделюсь опытом моей настройки программы WSJTX под Кенвуд TS590S.

Вначале необходимо найти в интернете "Драйвер виртуального COM-порта
и скачать его на свой компьютер. Он сохранится в виде архива. Раскрыв его вы
увидите множество файлов. Исходя из того с какой разрядностью у вас компьютер,
вы устанавливаете CP210xVCPInstaller x64.exe или CP210xVCPInstaller_x86.exe.
ВНИМАНИЕ: не подключайте устройство к ПК перед установкой драйвера виртуального COM-порта!

Через несколько секунд появится следующее окно.

Драйвер для TS590S

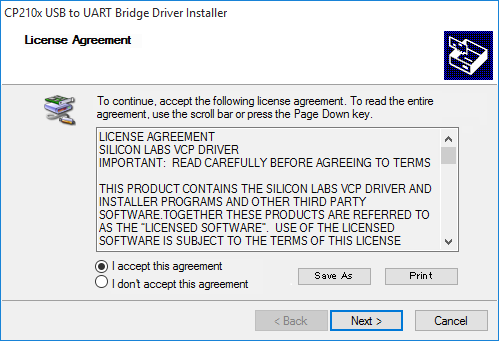

Далее отобразится окно «Лицензионное соглашение», подтвердите его содержание.

Драйвер для TS590S

Отобразится следующее окно, и начнется установка драйвера.

Драйвер для TS590S

Подождите, пока установка не будет завершена.
Через несколько секунд появится следующее окно.

Драйвер для TS590S

Включите питание трансивера, затем подключите его к ПК через соединительный
USB кабель для трансивера. ПК обнаружит новое оборудование.
Если появится запрос на перезагрузку, перезагрузите компьютер.

Далее щёлкните правой кнопкой мыши по значку "Мой компьютер".
Выберите "Диспетчер устройств". Смотрите вкладку "Ports COM и LPT".

Драйвер для TS590S

Там должен отображаться «Silicon Labs CP210x USB для моста UART (COM3)»
Выберите этот номер порта в конфигурациях для связи в используемом
программном обеспечении. Номер порта может быть разным, у меня он № 5.

Посмотрите меню трансивера пункт № 62 - скорость обмена данными по USB порту.
У меня она установлена 115200. Запомните это число, оно вам пригодится.

Программа WSJTX устанавливается по умолчанию в корень диска С.
Включаем её и переходим в её настройки. Далее устанавливаем всё, как указано
на скриншотах ниже.

Настройка WSJTX и TS590S

Настройка WSJTX и TS590S

Настройка WSJTX и TS590S

Настройка WSJTX и TS590S

Настройка WSJTX и TS590S

Нажимайте ОК и приятной работы в популярных цифровых видах радиосвязи, 73!

В материале использованы изображения со страницы сайта:
http://www.kenwood.com/i/products/info/amateur/vcp_e.html.
